Quem nunca precisou fazer um mapa de hipsometria ou Modelo Digital de Elevação – MDE?
É um mapa que representa a altimetria de uma região, ou seja, sua topografia, as “partes mais altas” e “mais baixas”.
Além dele, outro mapa tão importante quanto é o de declividades. Nesse mapa é possível verificar as áreas passíveis de ocupação urbana, que devem estar nas regiões com a declividade acima de 2,5% e abaixo de 45% (de acordo com o código florestal brasileiro).
Neste post você vai aprender a fazer esses dois mapas a partir de curvas de nível georreferenciadas e mais um, o de sombreamento. Esse mapa é interessante para dar um aspecto de profundidade no seu mapa.
Siga o passo-a-passo abaixo ou vá direto para a vídeo aula no youtube!
Quer sair do zero e elaborar mapas completos e complexos, com dados e informações organizadas e legíveis em um curso de apenas 6h?
Caso você não tenha curvas de níveis georreferenciadas da região que você deseja mapear, confira nessa página base de dados aqui da Qualimapas se você consegue achar o que precisa.
Com as curvas selecionadas, vá para a caixa de ferramentas de processamento e procure pela função:

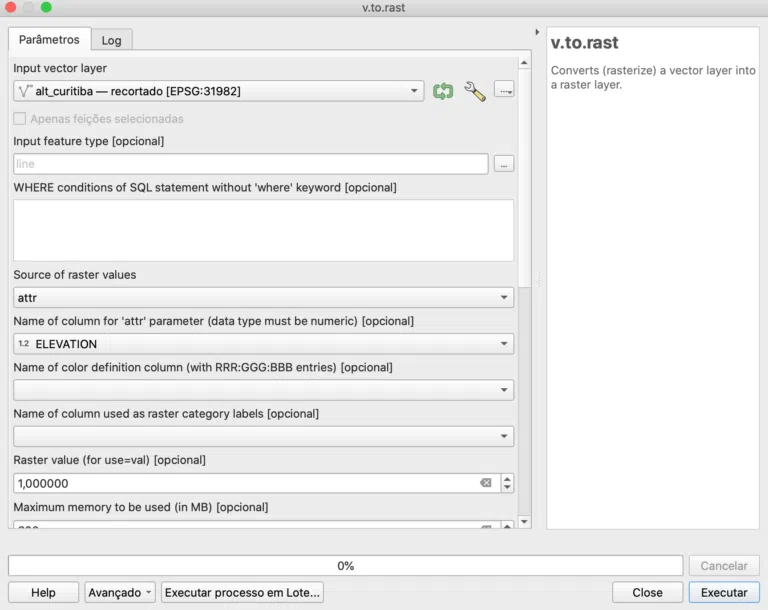

-> v.to.rast
-> em input feature type selecione a opção line, caso seja uma camada de linhas
-> em source raster values selecione a opção attr, para colocar os dados da elevação a partir da tabela de atributos
-> em name of columm… selecione a opção de coluna na tabela que tenha a informação de elevação da curva de nível
-> role para mais configurações:

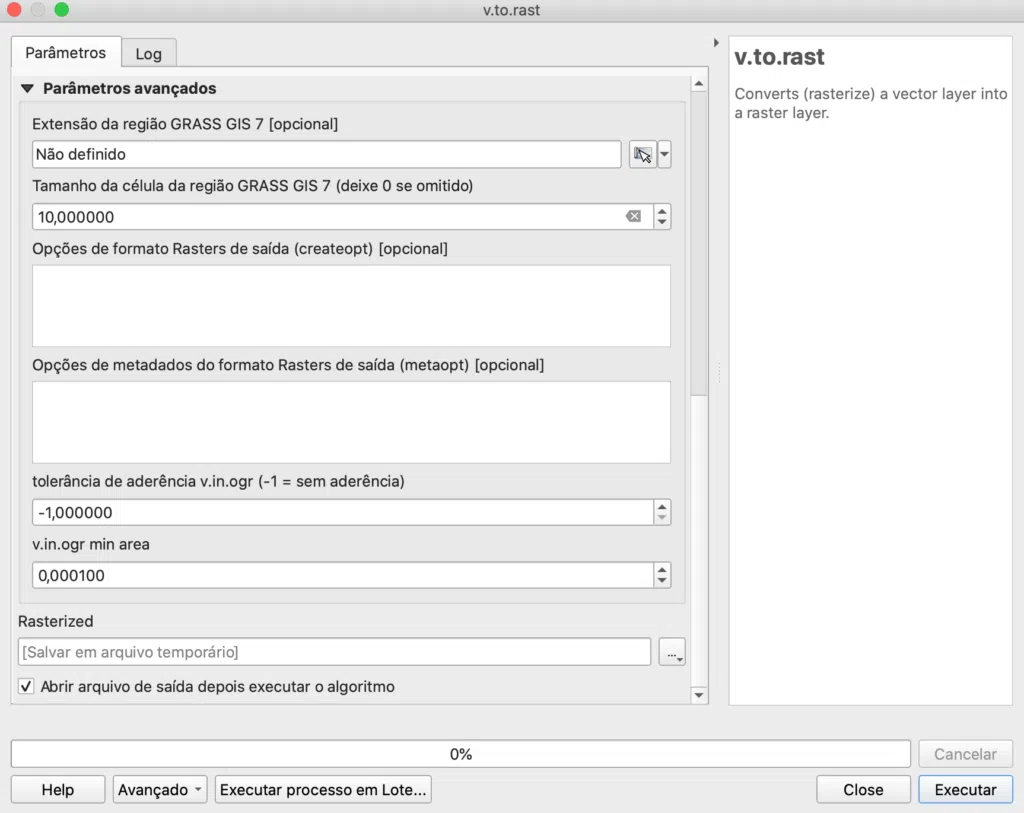

-> No tamanho da Célula coloque a resolução desejada, neste caso, foi escolhida a resolução de 10m, ou seja, cada pixel no mapa terá 10mx10m:
-> Clique em executar.

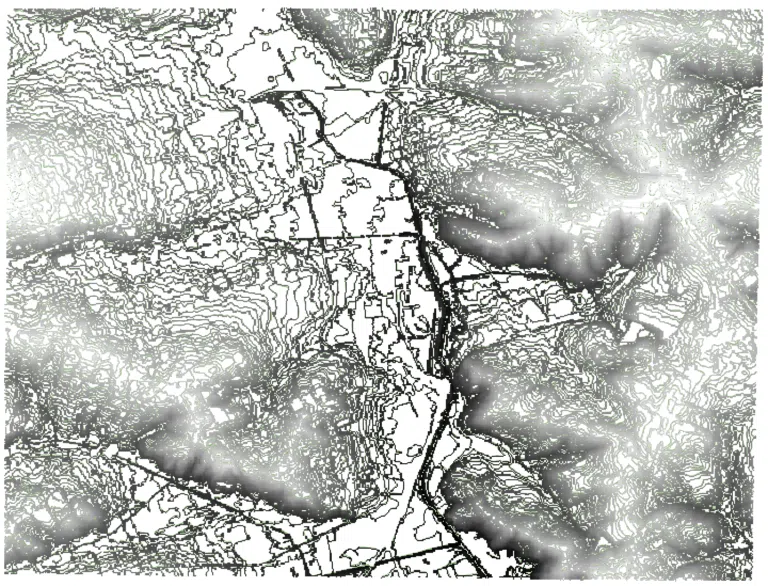

Será gerado um arquivo raster com pixels onde há informações de curvas, ou seja, vão existir alguns “buracos no mapa“:
Para preencher esses buracos e criar o MDE utilize a função:

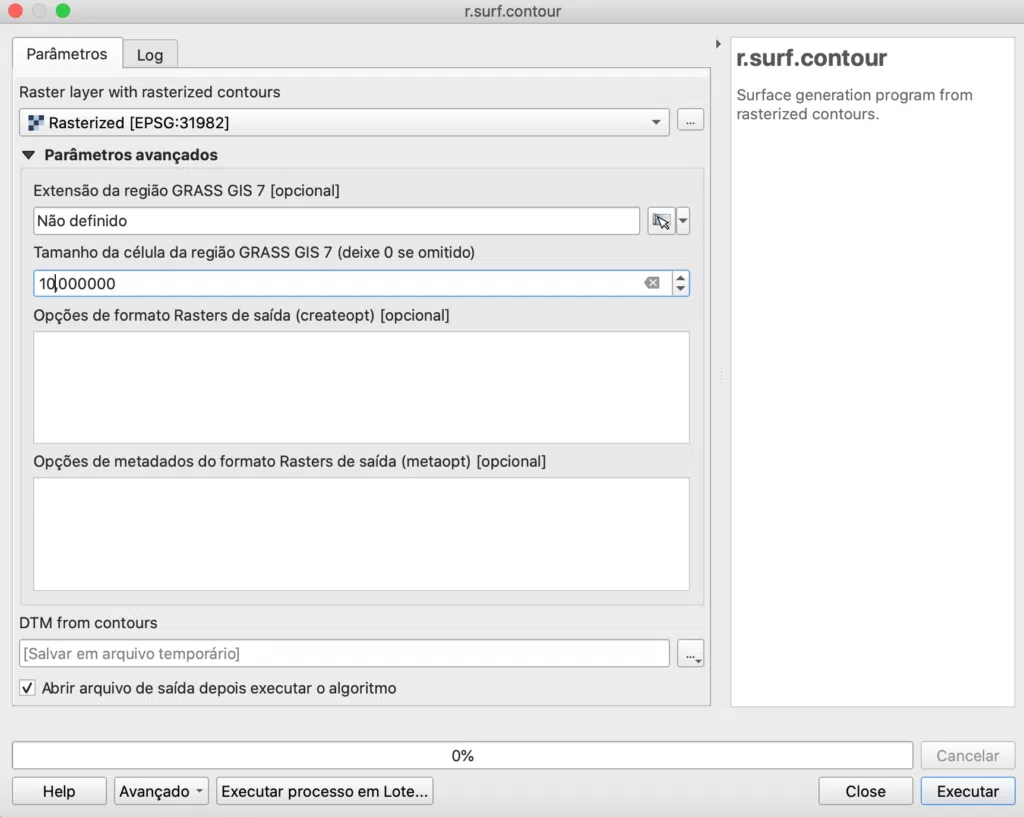

-> r.surf.contour
-> no tamanho da célula coloque a mesma utilizada anteriormente:
-> Clique em executar.
Agora é hora de escolher a paleta de cores compatível com a hipsometria. Vá em propriedades da camada:
-> Tipo de renderização: Banda simples falsa-cor
-> Inverta o gradiente de cores para deixar as áreas mais baixas em tons de azul e as áreas mais altas em tons de vermelho.
Está pronta sua camada de hipsometria ou MDE:
Para fazer o mapa de declividades, vá para a caixa de ferramentas de processamento e utilize o comando Declividades:
-> Selecione a camada do MDE
-> Clique em executar.
Para fazer o mapa de sombreamento, vá para a caixa de ferramentas de processamento e utilize o comando Sombreamento:
-> Selecione a camada do MDE
-> Configure os ângulos da sombra ou deixe as configurações padrão
-> Clique em executar.
Vídeo aula
No vídeo a seguir tem explicações mais completas para criar um mapa de hipsometria ou MDE, de declividades e sombreamento no QGIS e mais algumas dicas:
